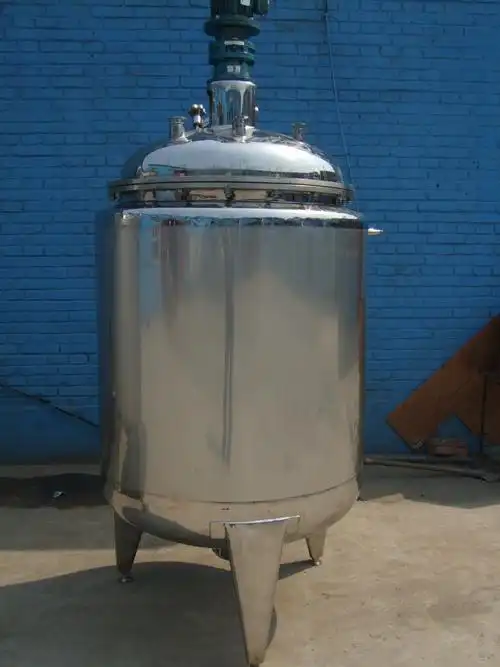

在化工、制藥、材料合成等領域，低溫反應釜是進行低溫化學反應、聚合反應等工藝的關鍵設備。其控溫精度直接影響反應的安全性、產物質量和生產效率。然而，實際生產中常出現控溫超差報警頻發的問題，嚴重干擾生產流程，增加能耗和人工成本。本文從傳感器和 PID 調節兩個關鍵因素入手，深入分析問題成因并探討解決方案。
一、傳感器因素分析
傳感器作為溫度信號的采集元件，是控溫系統的 "眼睛"，其性能和狀態直接決定控溫精度。
（一）傳感器選型不當
不同低溫反應釜的工作溫度范圍、介質特性（如腐蝕性、粘度）和反應壓力差異較大。若傳感器的量程、精度、耐溫性和耐腐蝕性不符合工況要求，會導致信號采集失真。例如，在 - 80℃以下的超低溫環境中，普通熱電偶傳感器可能因材料特性變化出現較大測量誤差，而未選用適合低溫的鉑電阻傳感器（如 Pt100）。此外，傳感器的響應時間過長，無法及時捕捉溫度快速變化，也會使控溫系統滯后，引發超差。
（二）傳感器安裝問題
傳感器的安裝位置和方式對測量準確性至關重要。若安裝位置靠近加熱或冷卻元件，或未深入反應介質足夠深度，會導致測量值與實際反應溫度存在偏差。例如，在攪拌式反應釜中，傳感器若安裝在攪拌死角區域，不能真實反映整體物料溫度，當攪拌不均勻時，易出現局部溫度過高或過低而未被準確檢測，導致控溫系統誤判并觸發報警。此外，傳感器接線松動、絕緣層破損等安裝缺陷會引入電磁干擾，使信號傳輸過程中產生噪聲，造成溫度顯示波動，引發虛假超差報警。
（三）傳感器故障與漂移
長期在惡劣環境下運行，傳感器可能出現老化、污染、損壞等問題。例如，在含有腐蝕性氣體或液體的環境中，傳感器探頭可能被腐蝕，導致阻值或電勢變化異常，測量精度下降。傳感器的零點漂移和靈敏度漂移也是常見問題，隨著使用時間增長，其輸出特性會發生緩慢變化，若未及時校準，會使控溫系統的反饋信號與實際溫度偏離越來越大，終導致超差報警頻繁發生。
二、PID 調節因素分析
PID（比例 - 積分 - 微分）控制是低溫反應釜控溫系統的核心算法，其參數設置是否合理直接影響控溫性能。
（一）比例系數（P）設置不當
比例系數決定了控制器對偏差的響應速度和力度。若比例系數過大，系統會對微小偏差產生強烈反應，導致控制輸出波動劇烈，容易引發溫度超調，甚至系統振蕩，使溫度在設定值附近頻繁上下波動，超過報警閾值。反之，若比例系數過小，控制器對偏差的糾正作用較弱，溫度調節速度緩慢，當系統受到干擾（如進料溫度變化、環境溫度波動）時，溫度恢復到設定值的時間過長，可能因長時間偏離設定值而觸發超差報警。
（二）積分時間（I）設置不合理
積分作用的目的是消除靜態偏差，使系統在穩態時溫度等于設定值。但積分時間過長，積分作用過弱，靜態偏差消除緩慢，可能導致溫度長時間偏離設定值，尤其是在存在持續干擾（如反應放熱或吸熱速率變化）時，無法及時調整，引發超差報警。積分時間過短，積分作用過強，會使系統對偏差的累積過快，容易引起控制輸出過量，導致溫度超調加劇，甚至出現周期性波動，頻繁觸發報警。
（三）微分時間（D）設置不當
微分作用用于預測溫度變化趨勢，抑制超調。微分時間過長，會使系統對溫度變化的噪聲過于敏感，例如傳感器信號的微小波動會被放大，導致控制輸出頻繁變化，反而加劇溫度波動，引發不必要的超差報警。微分時間過短，微分作用不明顯，無法有效預測溫度變化，在溫度變化較快的工況下（如快速升溫或降溫階段），容易出現較大超調，導致報警頻發。
（四）PID 參數未隨工況變化調整
低溫反應釜的工況可能在反應過程中發生變化，如物料濃度、反應進度、攪拌速度等，這些變化會導致系統的動態特性（如慣性、滯后時間）改變。若 PID 參數是在初始工況下整定的，而未根據實時工況進行自適應調整，當工況變化后，原有的 PID 參數可能不再合適，導致控溫性能下降，超差報警頻繁出現。
三、解決方案
（一）傳感器優化措施
-
合理選型：根據反應釜的工作溫度范圍、介質特性和精度要求，選擇合適的傳感器類型和規格。例如，在 - 200℃~50℃范圍內，優先選用高精度的鉑電阻傳感器（如 A 級 Pt100），并確保其耐溫、耐腐蝕性滿足工況要求。同時，考慮傳感器的響應時間，選擇能夠快速跟隨溫度變化的型號，如采用薄壁探頭結構的傳感器。
-
規范安裝：傳感器應安裝在能真實反映反應介質溫度的位置，避免靠近加熱 / 冷卻源和流動死角。在攪拌式反應釜中，建議將傳感器安裝在攪拌軸附近，深度以探頭完全浸入物料且不與攪拌槳碰撞為宜。安裝時確保接線牢固，做好絕緣和屏蔽處理，減少電磁干擾。對于高壓反應釜，需采用合適的密封安裝方式，防止泄漏。
-
定期維護與校準：制定傳感器維護計劃，定期檢查傳感器的外觀、接線和性能。定期對傳感器進行校準，校準周期根據使用頻率和工況惡劣程度確定，一般每 3-6 個月校準一次。校準可采用高精度恒溫槽作為標準源，將傳感器的輸出與標準溫度值進行對比，若偏差超過允許范圍，及時進行調整或更換。
（二）PID 調節優化方法
-
PID 參數整定：采用合適的參數整定方法，如臨界比例度法、響應曲線法、Ziegler-Nichols 法等，結合反應釜的實際特性進行 PID 參數初始整定。在整定過程中，逐步調整比例系數、積分時間和微分時間，觀察溫度響應曲線，以達到的調節效果。理想的響應曲線應具有較小的超調量（一般不超過 5%）、較短的調節時間（根據工藝要求確定）和無明顯振蕩。
-
自適應調節：對于工況變化較大的反應過程，引入自適應 PID 控制算法，使控制器能夠根據實時工況自動調整 PID 參數。例如，利用模糊控制、神經網絡等智能算法，實時監測系統的動態特性變化，在線調整比例、積分、微分系數，確保控溫系統在不同工況下都能保持良好的性能。
-
分段控制：根據反應過程的不同階段（如升溫階段、恒溫反應階段、降溫階段），采用不同的 PID 參數。在升溫階段，為加快升溫速度，可適當增大比例系數，減小積分時間；在恒溫階段，為提高控溫精度，減小比例系數，增大積分時間，同時合理設置微分時間以抑制擾動；在降溫階段，根據降溫速率要求，調整 PID 參數以避免超調。
（三）其他輔助措施
-
加強系統抗干擾能力：對傳感器信號傳輸線路進行屏蔽，采用雙絞屏蔽線，并將其與動力電纜分開敷設，減少電磁干擾。在控制系統中加入數字濾波算法，對傳感器采集的溫度信號進行平滑處理，濾除高頻噪聲，提高信號的穩定性。
-
優化反應釜結構與工藝：確保反應釜的保溫性能良好，減少環境溫度對反應溫度的影響。合理設計攪拌系統，提高物料混合均勻性，避免局部溫度差異過大。優化反應工藝，如控制進料溫度、流量的穩定性，減少外部干擾對控溫系統的影響。
四、結論
低溫反應釜控溫超差報警頻發問題通常是傳感器和 PID 調節等多種因素共同作用的結果。通過合理選型、規范安裝和定期維護傳感器，確保溫度信號的準確采集；采用科學的 PID 參數整定和自適應調節方法，使控溫系統具有良好的動態和靜態性能；同時加強系統抗干擾能力和優化反應釜結構與工藝，能夠有效解決超差報警問題，提高低溫反應釜的控溫精度和穩定性，保障生產過程的安全、高效運行。在實際應用中，應根據具體工況進行詳細的分析和調試，必要時結合先進的智能控制技術，實現對低溫反應釜控溫系統的精準控制。
